ĐỒNG HỒ NƯỚC THAI ACHI MIB – THƯƠNG HIỆU UHM THÁI LAN DN15

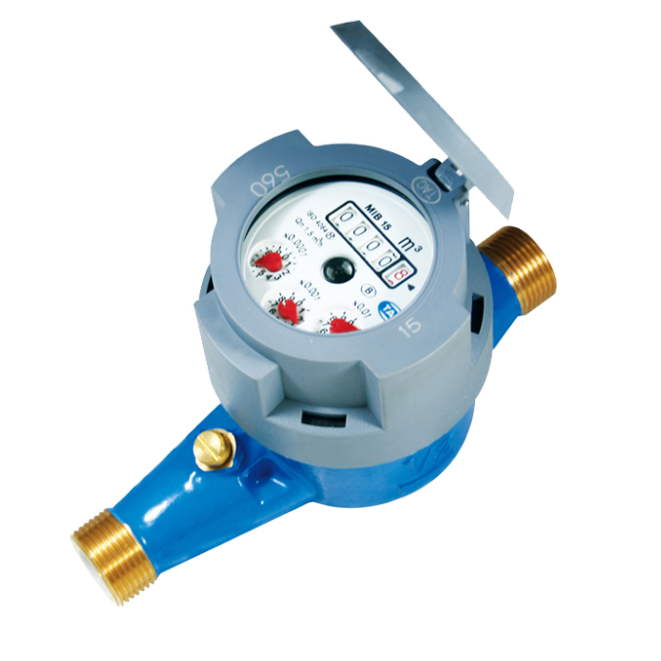

Đồng hồ đo nước Thai Aichi MIB

Đồng hồ nước Thai Aichi MIB là đồng hồ cơ đo nước đa tia thuộc cấp B, có xuất xứ từ Thái Lan. Đây là đồng hồ được sản xuất trên dây truyền công nghệ hiện đại bởi công ty Thai Aichi, có thiết kế và tuân thủ nghiêm ngặt theo tiêu chuẩn quốc tế ISO 4064.

Đồng hồ Thai Aichi MIB có kích thước tương đối nhỏ từ DN15 đến DN25, liên kết với các đường ống khác chủ yếu bằng mối nối ren. Ứng dụng của nó phổ biến là đo lưu lượng nước trong các hệ thống nước sinh hoạt gia đình, khu chung cư, các tòa nhà cao tầng, nhà máy, xí nghiệp,…

Hoạt động dựa trên cơ chế truyền động từ, đồng hồ có mặt số khô, được hút chân không, chống hen ố, mờ theo thời gian và có bộ phận chắn từ trường để ngăn cản sự ảnh hưởng của từ trường bên ngoài. Chính cơ chế này đã làm tăng độ chính xác của đồng hồ đo nước Thai Aichi MIB cao hơn những loại đồng hồ khác.

Cấu tạo của đồng hồ đo nước Thai Aichi MIB

Cũng giống như các loại đồng hồ đo nước đa tia khác, đồng hồ Thai Aichi MIB cũng có cấu tạo các bộ phận như sau:

• Vỏ đồng hồ (thân chính): có nhiệm vụ là bảo vệ các bộ phận khác; được làm từ chất liệu chính là  đồng có phủ một lớp sơn Epoxy. Vỏ đồng hồ  làm bằng đồng là vật liệu cứng, không quá giòn, có khả năng chịu nhiệt tốt, không bị biến dạng khi chịu áp lực,… và sơn phủ Epoxy cũng chống ăn mòn và va đập
• Buồng đo: là nơi đo lưu lượng nước chảy qua bởi các cánh quạt bên trong đó. Khi có dòng nước chảy qua sẽ làm chuyển động các cánh quạt.
• Bộ lọc: là nơi sẽ chặn các chất rắn lẫn trong nước lại, giúp cho hệ thống đo lường được diễn ra thuận lợi hơn. Bộ phận lọc này thường được lắp đặt ngược hướng so với dòng chảy.
• Bộ truyền động từ: mỗi lần cách quạt ở buồng đo quay sẽ được truyền tín hiệu ngay đến bộ ghi số thông qua từ trường trong bộ truyền động từ
• Bộ ghi số (mặt đồng hồ): là bộ phận hiển thị kết quả đo lường. Bên trong mặt đồng hồ có bộ phận chắn từ để loại trừ ảnh hưởng của từ trường bên ngoài. mặt số có thể đọc từ 0.1 lít đến 9.999m³.

Đồng hồ nước Thai Aichi MIB có cấu tạo tương đối đơn giản. Các bộ phận liên kết chặt chẽ với nhau, làm tốt chức năng của mình và phối hợp nhịp nhàng với các bộ phận khác để đem đến kết quả đo chính xác nhất.

Nguyên lý hoạt động của đồng hồ đo nước Thai Aichi MIB

Nguyên lý hoạt động của đồng hồ đo nước Thai Aichi MIB là dựa trên cơ chế truyền động từ từ cách quạt quay trong buồng đo đến bộ ghi số.

• Cách quạt dưới tác động của dòng chảy sẽ bắt đầu quay, số vòng quay càng nhiều thì lưu lượng nước càng lớn và ngược lại
• Thông qua bộ truyền động từ, cánh quạt nước quay đến đâu các con số bên bề mặt hiện thị cũng quay đến đó. Trong mặt đồng hồ được hút chân không để lớp kính không bị mờ, luôn sáng. Tại đây cũng có bộ phận chắn từ để tăng độ chính xác của đồng hồ nước.

THÔNG SỐ KỸ THUẬT CỦA ĐỒNG HỒ NƯỚC THAI Aichi MIB

• Chất liệu: Vỏ nhựa/đồng
• Cấp của đồng hồ nước: Cấp B
• kích thước: DN15 – DN25
• Lưu lượng lớn nhất với tổn thất áp suât với 10m nước : 3 m³/h
• Chịu nhiệt đến: 50 độ c
• Sai số: <= +-2%
• Lưu lượng định nghĩa: 1,5 m³/h
• Lưu lượng nhỏ nhất: 0,03 m³/h
• Lưu lượng khởi động: 10 lít/h
• Tiêu Chuẩn: ISO 4064
• Áp  suất max: 10 kg/cm²
• Số đọc: 0,1 lít đến 9999 m3
