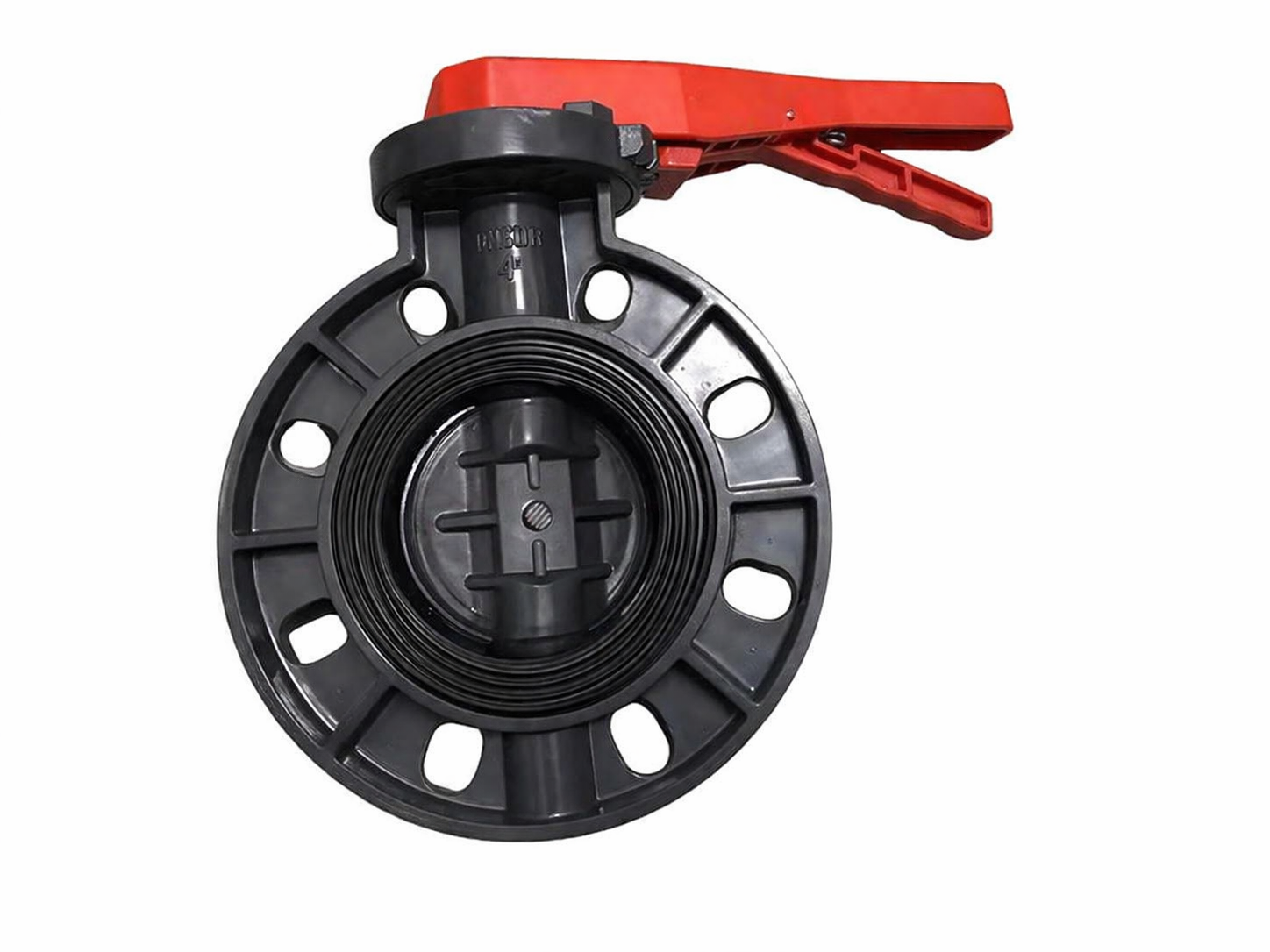

Van Bướm Tay Gạt Nhựa UPVC MÃ VF3 - Chất Lượng Cao | Đủ Size D60 – D200

1. Van bướm upvc tay gạt là gì ?

Là dạng van bướm được vận hành đóng/mở bằng phần tay gạt gắn trên đầu van. Tuy nhiên vì vận hành bằng sức người và làm bằng vật liệu nhựa nên tính ứng dụng sẽ hạn chế và chỉ dùng được cho những loại van nhỏ. Tuy nhiên vì dễ sử dụng cũng như giá rẻ nên van bướm UPVC bằng tay gạt vẫn được nhiều người dùng lựa chọn trong đời sống nếu không có nhu cầu cao.

2. Thông số kỹ thuật

• Model : VF3

• Kích cỡ : DN60 - D200

• Chất liệu : UPVC

• Gioăng làm kín : NR

• Nhiệt độ làm việc : 0℃ - 45℃

• Tiêu chuẩn : DIN, ANSI, JIS, CNS

• Kiểu kết nối : FLANGE

3. Cấu tạo

- Tay gạt : được làm bằng nhựa tổng hợp có độ cứng cao. bên dưới có rãnh hãm để giữ cánh van ở các vị trí đóng mở khác nhau.

- Thân van: được làm hoàn toàn từ chất liệu nhựa nên rất chắc chắn. Có nhiệm vụ liên kết van trên đường ống là bộ phận chịu trực tiếp những tác động của các dòng lưu chất

- Trục van : được làm từ thép không gỉ nối liền từ đầu dưới thân van đến đầu trên thân van là bộ phận truyền lực từ tay gạt xuống cánh van.

- Đĩa van : được làm từ nhựa UPVC hoặc PP , PPH . có dạng hình tròn là nơi tiếp xúc trực tiếp với chất lỏng là bộ phận quyết định chặn hoặc cho dòng lưu chất qua

- Gioăng và vòng làm kín : được làm bằng nhựa EPDM, PTFE, FPM, NBR. có nhiệm vụ tạo độ kín, chống rò rỉ nước ra bên ngoài

4. Nguyên lí hoạt động

- Trạng thái Van đóng là khi tay Van một góc 90 độ so với trục của đường ống và song song với thân Van . Làm ngưng dòng chảy  dung môi trong hệ thống đường ống

- Trạng thái Van mở  là khi tay Van song song với trục của đường ống và vuông góc với thân Van. Dòng chảy dung môi được thông suốt

Ngoài ra , với những mức điều chỉnh khác nhau trên tay Van cũng có thể được mở từng bước để điều tiết lưu lượng dòng chảy Cơ chế hoạt động của Van bướm tương tự như Van Bi, Van Cổng . Nhưng Van bướm cho phép đóng ngắt nhanh chóng. Van bướm thường được ưa chuộng vì chúng có giá thành rẻ hơn các thiết kế van khác, trọng lượng nhẹ hơn nên ít cần hỗ trợ hơn

5. Ứng dụng của van bướm nhựa

✅  Hệ thống đường ống dẫn hóa chất ăn mòn, dung dịch chứa tính ăn mòn như: axit – bazo – muối, sử dụng trong các nhà máy và xí nghiệp sản xuất.

✅  Nhờ tính chất và kích thước van phong phú, người ta ứng dụng rộng rãi van trong hệ thống sản xuất dược phẩm và thực phẩm.

✅  Bên cạnh đó, nó còn được lắp tại nhiều hệ thống cấp thoát nước, hệ thống tưới tiêu, khu công nghiệp khác nhau.
