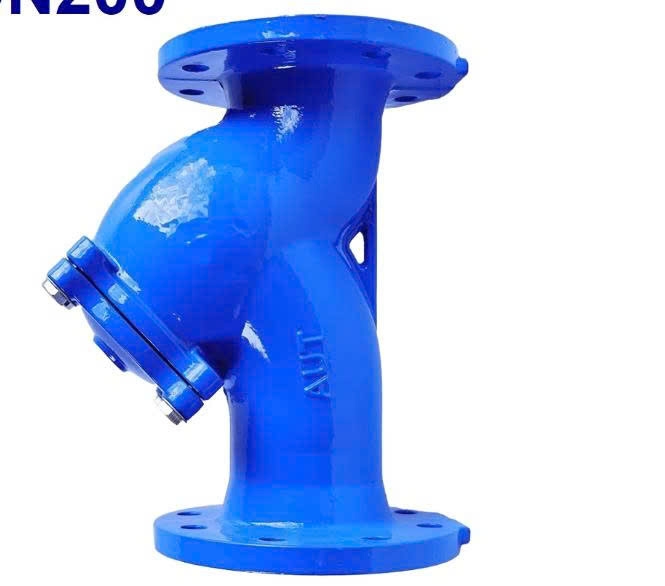

Y lọc AUT - Malaysia

Y lọc AUT là thiết bị lọc cơ học dạng chữ Y dùng để giữ cặn rác, bảo vệ bơm, van điều khiển, đồng hồ nước và các thiết bị trên đường ống. Sản phẩm phù hợp cho hệ thống cấp thoát nước, HVAC, PCCC và tuần hoàn công nghiệp nhờ thiết kế chắc chắn, khả năng chịu áp ổn định và dễ bảo trì.

Thông số kỹ thuật Y lọc AUT

• Kích thước: DN50 – DN600
• Kết nối: Mặt bích PN10/PN16
• Tiêu chuẩn:
  • Chiều dài DIN 3202-F1
  • Khoan lỗ BS 4504
  • Thử kín theo DIN 3230
• Áp lực làm việc: PN10 – PN16
• Nhiệt độ làm việc: 0 – 80°C
• Vật liệu thân/nắp: Gang dẻo phủ sơn epoxy màu xanh
• Lưới lọc: Inox 304 tiêu chuẩn
  • Tùy chọn inox 316 cho môi trường ăn mòn
• Gioăng kín: EPDM/NBR
• Hướng lắp đặt: Theo chiều mũi tên, nhánh Y hướng xuống
• Môi chất phù hợp:
  • Nước sạch
  • Nước thải đã lắng
  • Hệ HVAC tuần hoàn
  • Hệ PCCC
• Chứng từ: CO/CQ đầy đủ
• Bảo hành: 12 tháng

Cấu tạo Y lọc AUT

1. Thân van (Body)
Thân được đúc từ gang dẻo EN-GJS nguyên khối với kết cấu chữ Y tối ưu, giúp giảm tổn thất áp suất và tạo khoang chứa cặn lớn hơn trong quá trình vận hành.

2. Nắp lọc (Bonnet)
Nắp gang dẻo liên kết bằng bulông inox SUS304, sử dụng gioăng EPDM/NBR giúp đảm bảo độ kín cao kể cả sau nhiều lần tháo vệ sinh.

3. Lưới lọc (Screen)
Lưới inox 304 có độ bền cao, chống gỉ tốt, được dập lỗ hoặc đan lưới theo yêu cầu sử dụng:

• DN200 – DN300 thường dùng lỗ khoảng 5 mm cho nước thô
• Có thể dùng mesh 80 – 120 cho nước sạch hoặc nước tuần hoàn
• Có tùy chọn inox 316 để tăng khả năng chống ăn mòn

4. Khoang xả cặn
Đáy nhánh Y có lỗ chờ lắp nút xả hoặc van xả đáy, giúp xả cặn nhanh mà không cần tháo toàn bộ nắp lọc.

5. Sơn phủ epoxy
Bề mặt được phủ epoxy tĩnh điện màu xanh giúp tăng khả năng chống oxy hóa và ăn mòn trong môi trường nóng ẩm hoặc lắp đặt ngoài trời.

Ưu điểm nổi bật

• Giữ cặn hiệu quả, bảo vệ thiết bị đường ống
• Giảm nguy cơ kẹt van, hư bơm và sai số đồng hồ
• Thân gang dẻo chịu lực tốt, tuổi thọ cao
• Lưới inox chống gỉ, dễ tháo vệ sinh
• Tổn thất áp thấp nhờ thiết kế chữ Y tối ưu
• Đa dạng kích thước từ DN50 đến DN600
• Dễ bảo trì và thay thế lưới lọc

Hướng dẫn lắp đặt & bảo trì

• Chiều lắp đặt: theo mũi tên trên thân. Nhánh chữ Y hướng xuống để cặn rơi vào khoang lưới.

• Vị trí lắp: đặt trước bơm/van điều khiển; chừa khoảng trống thao tác để mở nắp vệ sinh.

• Chênh áp (ΔP) theo dõi: khi ΔP tăng bất thường (ví dụ cao hơn trạng thái sạch ~0,1–0,2 bar), vệ sinh lưới.

• Sau vệ sinh: kiểm tra gioăng nắp và siết bulông theo mô-men khuyến nghị; thử kín trước khi vận hành lại.

Y lọc AUT là giải pháp lọc cặn hiệu quả cho hệ thống công nghiệp và dân dụng, giúp tăng độ bền thiết bị, giảm chi phí bảo trì và đảm bảo hệ thống vận hành ổn định lâu dài.
