THÔNG SỐ KĨ THUẬT
- Kích thước van : DN8-DN100 (13mm – 114mm)
- Chất liệu cấu tạo : inox 304, inox 316…
- Bộ truyền động : tay gạt
- Kiểu lắp : lắp ren BSPT
- Nhiệt độ làm việc : 0 ~ 150 độ C.
- Áp suất làm việc : PN16, PN25, PN40, PN50, PN60…
- Môi trường hoạt động : nước đa dụng, khí, hơi, dung dịch, hóa chất ăn mòn…
- Xuất xứ : Đài Loan
- Hiệu: ODK
- Bảo hành : 12 tháng.

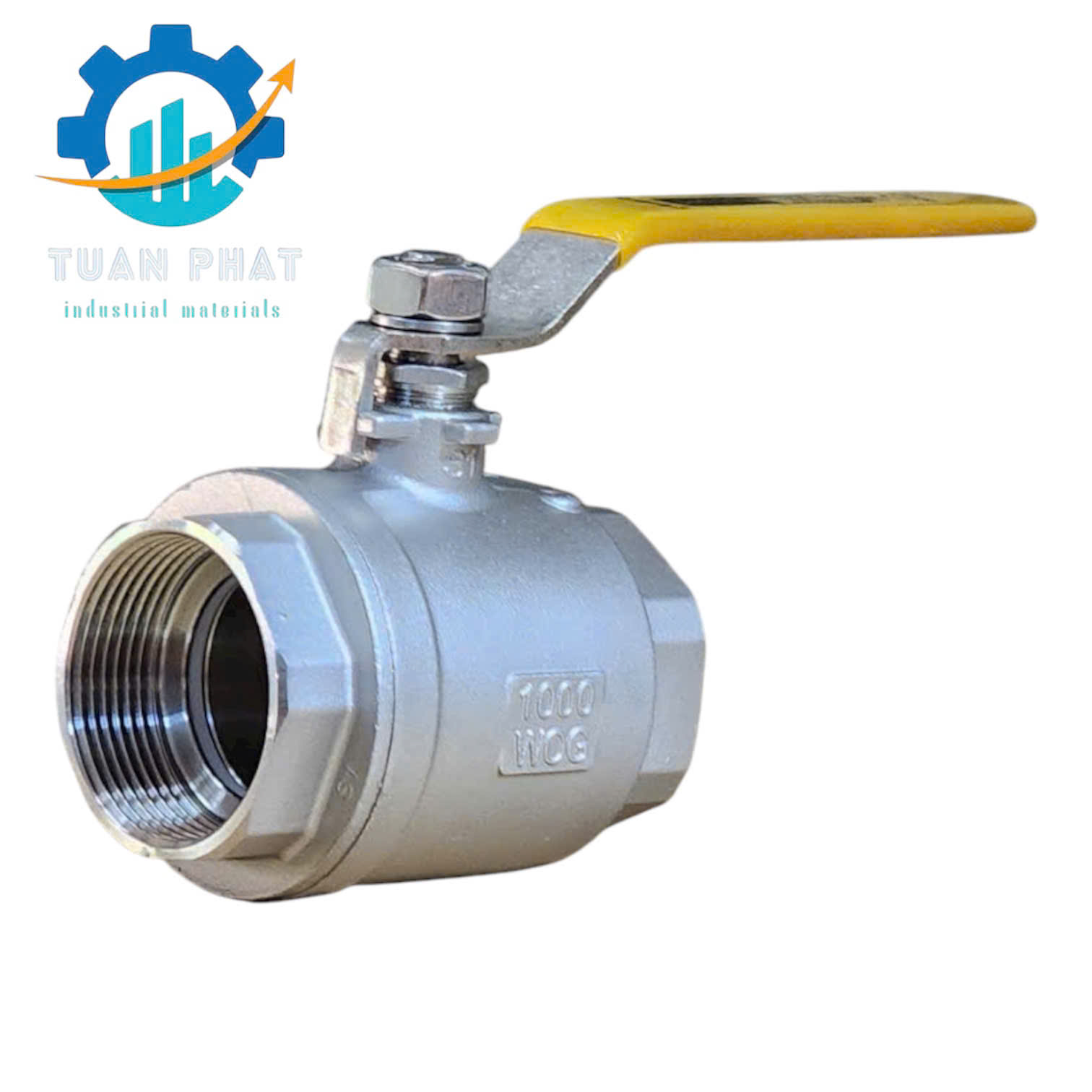

Van bi inox 304 tay gạt là dòng van khóa được sử dụng cho việc đóng ngắt hoặc điều tiết dòng chảy. Dòng van khóa này có chất liệu làm từ inox 304 rất chắc chắn. Chúng có khả năng chống chịu oxi hóa ăn mòn tốt. Và cũng có thể lắp đặt được cho nhiều môi trường làm việc khác nhau.
Thông thường van bi inox 304 hay được sử dụng nhiều cho các hệ thống làm việc. Bởi chúng đóng mở nhanh và không gây hao tốn sức người sử dụng.
Van có thiết kế nhỏ gọn, sử dụng kết nối ren nhanh chóng, chắc chắn. Thiết kế đơn giản là kiểu hai ngã có hai đầu kết nối thẳng. Khi van làm việc sẽ được sử dụng lắp đặt trong các hệ thống thẳng.
Van bi inox 304 có thể là dòng hai mảnh hoặc 3 mảnh rất thuận lợi cho việc sửa chữa bảo trì. Cấu tạo của van bi inox 304 cũng rất đơn giản.
cấu tạo van bi inox 304
Van bi inox 304 tay gạt là dòng van bi tay gạt, kích thước nhỏ gọn. Chúng có cấu tạo gồm 4 chi tiết chính là thân van, bi van, trục van, gioăng teflon.
– Thân van: Là phần khung của van bi, hình dáng hiển thị sẽ được phần thân khắc họa. Kết nối hai đầu ren, chất liệu làm từ inox 304. Thân van có thể là dòng 1 mảnh, 2 mảnh, 3 mảnh.
– Bi van: Là quả cầu bi tròn, rỗng được đục lỗ xuyên tâm cũng mang chất liệu inox. Với thiết kế này sẽ khiến cho van bi đóng mở nhanh mà ít bị mài mòn bi van
– Trục van: Liên kết với bi van và bộ phận điều khiển như tay gạt. Là chi tiết trung gian truyền lực chuyển động vào hệ thống làm việc.
– Gioăng PTFE: Là phần gioăng được đặt bên trong van, phần gioăng này giúp cho van bi khi làm việc không gây ra rò rỉ.
